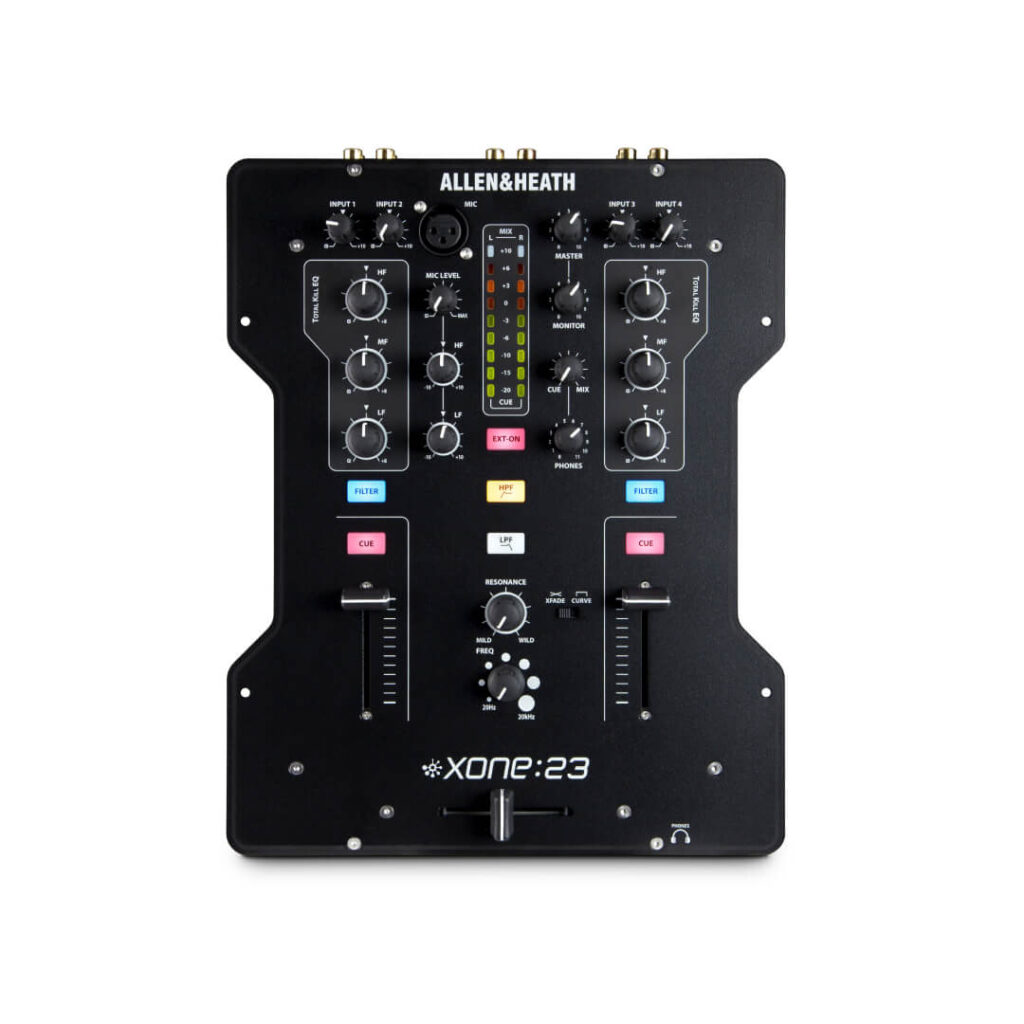

Descrição
Dentro do mixer está o renomado sistema analógico de Filtro de Controle de Tensão (VCF) que oferece filtros passa-baixa e passa-alta, varredura de frequências e controle de ressonância de ‘suave a brusco’. Há também um loop FX para conectar a unidades FX de terceiros, que são roteadas de volta através do sistema de filtro.
Os 2 canais estéreo apresentam controles de nível independentes para cada entrada, permitindo que até quatro fontes estéreo sejam roteadas simultaneamente para a mixagem, bem como o sistema de envio e retorno dedicado para efeitos externos.

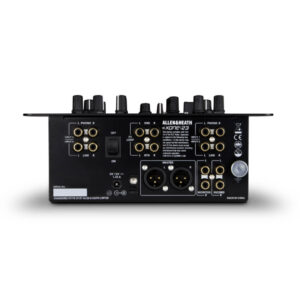

A saída da mixagem principal e a entrada de microfone estão em XLRs balanceados de padrão profissional, e há uma saída de gravação dedicada. O Xone: 23 é equipado com recursos de monitoramento abrangentes, incluindo uma saída de estande com seu próprio controle de volume, um controle de mixagem e níveis de sinal claramente exibidos nos medidores de pico de 9 segmentos.

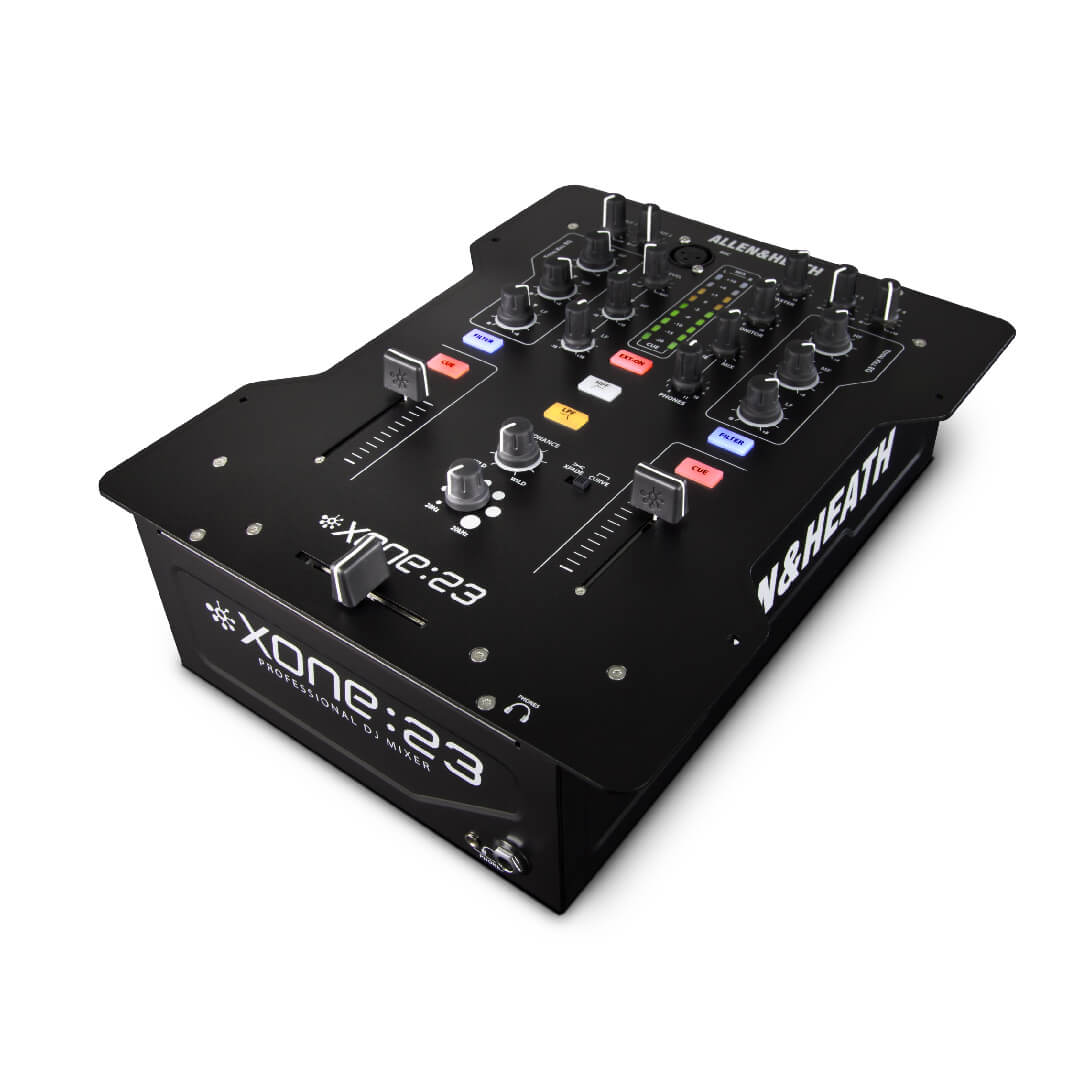

Com o estilo do Xone: DB4, o Xone: 23 inclui toque suave, controles retroiluminados, medidores com tubulação de luz e um novo painel frontal de aço com formato distinto. O mixer também pode ser atualizado com o Innofader mais recente para desempenho de scratch aprimorado, disponível como um acessório.
ENTRADAS
Phono:
Conexão: RCA
Impedância: 47k / 330pF
Nível Nominal: 7mV – 100mV
Linha:
Conexão: RCA
Impedância: 20K Ohms
Nível Nominal: -10 a + 20dBu
FX RTN:
Conexão: RCA
Impedância: 10K Ohms
Nível Nominal: 0 a + 20dBu
Microfone:
Conexão: XLR
Impedância:
Nível Nominal: -42 a -12dBu
RESULTADO
Mix Principal:
Conexão: XLR balanceado
Impedância: 100 Ohms
Nível Nominal: + 4dBu
Nível Máximo: + 28dBu
Monitor:
Conexão: RCA
Impedância: 100 Ohms
Nível nominal: -2dBu
Nível Máximo: + 22dBu
Registro:
Conexão: RCA
Impedância: 100 Ohms
Nível Nominal: -2dBu
Nível Máximo: + 19dBu
FX SND:
Conexão: RCA
Impedância: 100 Ohms
Nível Nominal: -2dBu
Nível Máximo: + 19dBu
Auscultadores:
Conexão: Jacks TRS de 3,5 mm e 1/4 ”
Impedância: 1 Ohm
Nível máximo: 200mW RMS em 30 Ohms
DESEMPENHO E FÍSICA
Distortion : + 10dBu Nível Nominal, 0,01 THD + N
Ruído 22-22kHz: Nível Nominal da Unidade, -85dBu sem ponderação
Fader desligado: > -80dB
Desligamento do Xfade: > -80dB
Resposta de Freqüência: 10Hz a 50kHz, +/- 0dB
Peso: 2.7kg / 6lbs
Dimensões: 240mm x 300mm x 84mm
